中國重汽華威環衛車系列高效真空洗掃車是我公司自行設計開發，具有自主知識產權，國際領先技術水平的新一代路面、路緣清洗、清掃及噴霧降塵的專用設備。該款洗掃車結合了掃路車及高壓清洗車的功能特點，并解決了吸塵車在城市路道上無法清洗路緣的短板，在作業時利用掃刷將地面垃圾掃向車內側，路面上的頑固附著物由高壓噴水桿噴出的水流沖起，再由吸盤吸入垃圾箱貯存。具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍大、使用壽命長等特點。
（一）適用范圍
1. 城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻等路面、路沿的日常清潔工作。
2. 工地、廠區等干道的清洗、清掃。

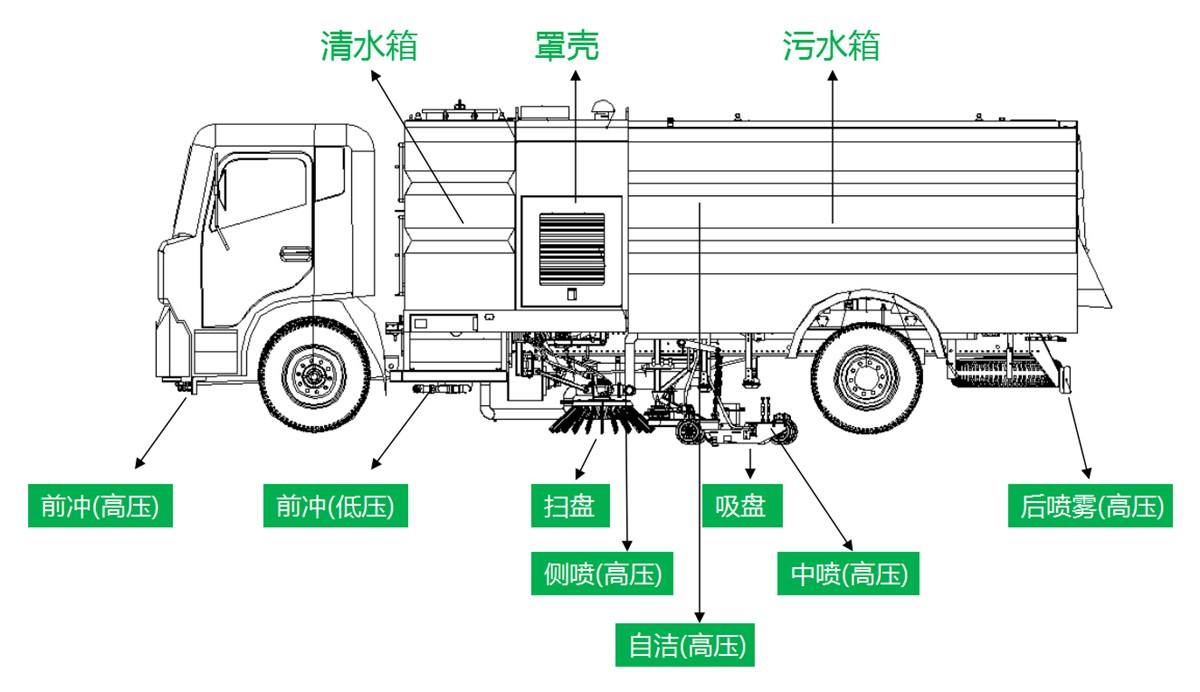

（二）結構設計和組成部分
由洗掃作業部分及行走部分等組成。包括二類汽車底盤、副梁、副發動機、風機、離合器、高壓水泵、灑水泵、清水箱、副發機機倉、后水箱+垃圾箱、掃盤、吸盤、組合式噴桿、液壓系統、電控系統、水路系統、氣路系統、前沖、后噴霧、自潔裝置等組成。
（三）產品功能介紹及展示

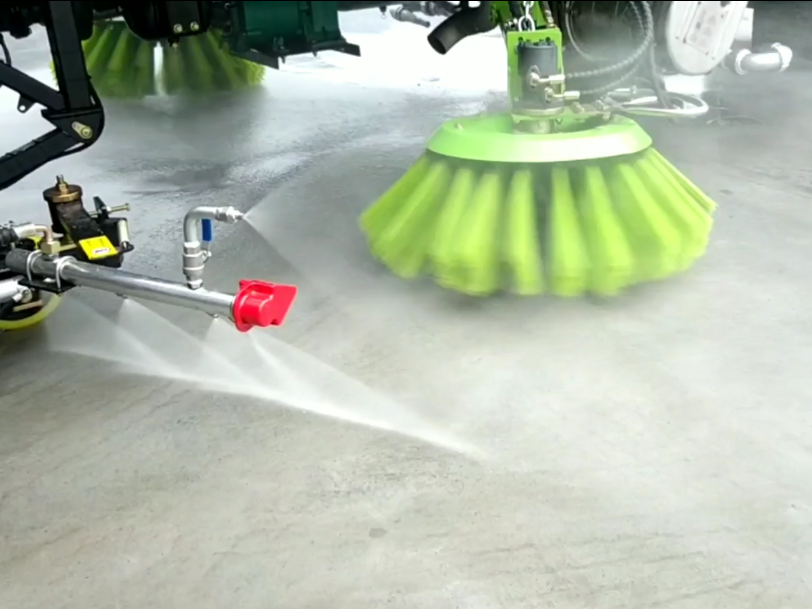

1. 洗掃

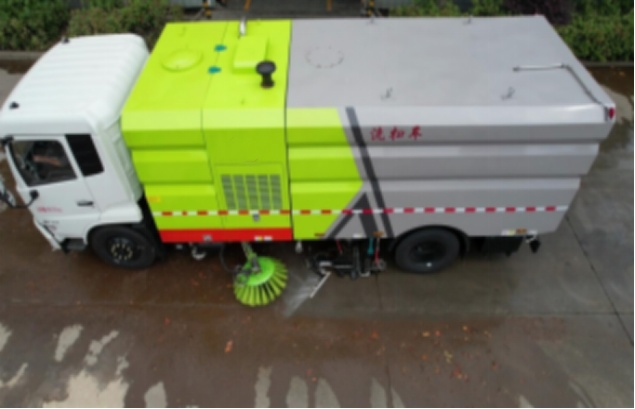

工作原理： 副發動機驅動液壓油泵、高壓水泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉，左右掃刷在掃盤的旋轉帶動下將兩側的垃圾掃**吸盤前方，同時，高壓水泵將來自清水箱的清潔水加壓后通過
高壓管路**閥等分別輸送到吸盤內噴水桿和左、右噴水桿，經扇形高壓噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀將地面附著物沖起。吸盤利用風機產生的負壓，將垃圾經風管吸入垃圾箱貯存。
根據作業環境的情況，右立掃均可****， 有 “全洗掃”、“左洗掃”、“右洗掃”“全清掃” 、“左清掃” 、“右清掃”6 種作業模式可選擇。

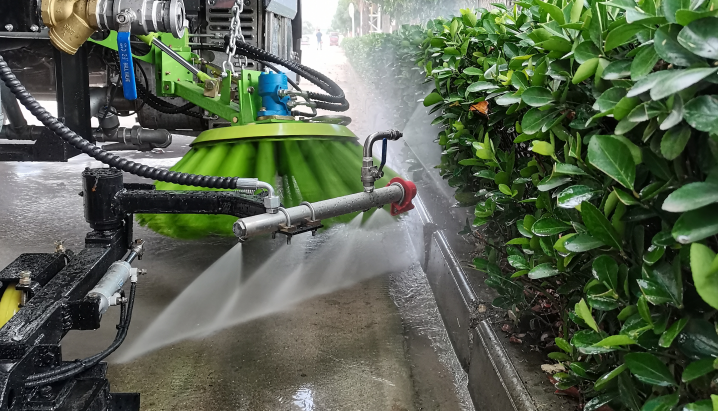

2.路沿和路沿石立面洗刷：在洗掃作業過程中，對高于路面的人行道和立面墻體，可打開左、右噴桿上的路沿清洗彎管上的球閥，高壓水經噴水管噴水， 形成的高壓水幕可完成路沿和路沿石立面洗刷。

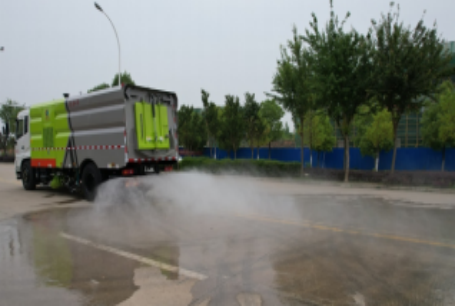

3.后噴霧降塵：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。為避免車輛在作業過程中揚起的灰塵造成二次污染，可打開后噴霧開關，高壓水流經噴嘴以霧狀噴出，灑落地面，可有效降底空氣中的浮塵， 達到凈化空氣的目的。
4.低壓沖洗：對環境較干凈的路面，可啟動低壓沖洗功能，由底盤取力器驅動灑水泵，實現灑水車低壓沖洗功能。

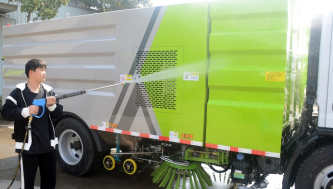

5.高壓清洗:整車配備 20 米自動纏繞卷盤和高壓長**一把，便于用戶駐車清洗車輛，保持車輛清潔，避免灰塵的積落引起油路、氣路堵塞，影響車輛使用壽命，也可對地面油污、墻面小廣告進行沖刷清洗。

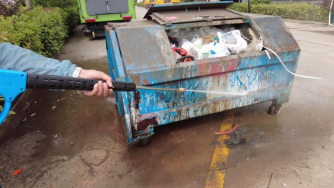

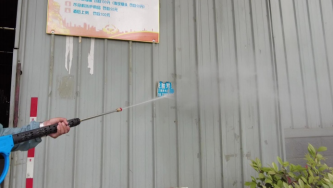

沖洗垃圾箱頑固污漬 沖洗墻面小廣告

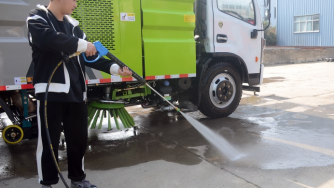

沖洗地面 清洗車輛

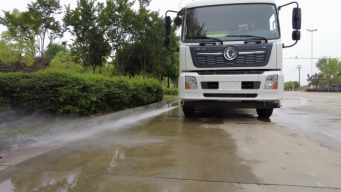

6.車前**沖洗裝置：由高壓水泵帶動，可配合洗掃作業，前期可對路面**污垢進行沖洗清理，并避免洗掃作業時揚塵。又可在較干凈的路面配合低壓沖洗作業， 進行路面降燥處理。

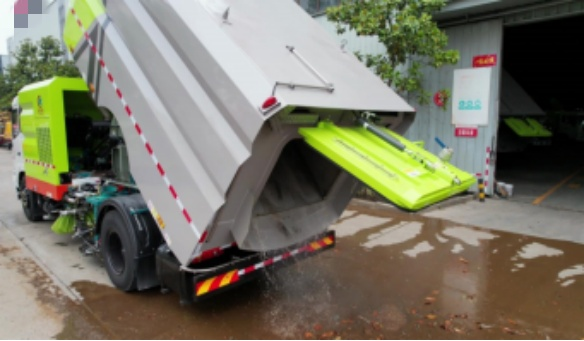

7.自潔功能：為避免垃圾箱傾灰過程中，垃圾箱內固態垃圾殘?jiān)皆谙潴w內，長時間會造成箱體腐蝕，影響產品使用壽命，在箱內加裝自潔噴頭，產生的高壓水流可將垃圾殘?jiān)繘_出箱外。
（四）產品優點
1.高性能環保
高效洗掃車?yán)酶邏核骷皟A斜掃刷將垃圾掃**吸盤前面，在風機產生的負壓作業下，風流在閉合的回路中將垃圾吸入垃圾箱中貯存，整個作業過程均是物理原理，不會產生化學廢料或垃圾外泄對環境的二次污染，同時，后噴霧的降塵有效的降低了空氣中粉塵濃度，解決粉塵污染問題。洗掃潔凈度高，該車型齊全的功能解決不同路面環境的作業，一次作業洗掃效率達98%以上，前沖功能、洗掃功能、路沿清洗功能、后噴霧功能、低壓沖洗功能以及采用的吸塵盤+柔性副吸模式，路面、溝縫、彎道處、路沿上等處的灰塵、垃圾均能處理干凈，確保環境干凈、整潔。
2.配制高
（1）底盤配置：底盤采用東風原廠國六二類原廠底盤，康明斯230馬力，8檔變速箱，1000R20鋼絲胎，原廠空調，電動窗，中控鎖，方向助力。動力強勁、爬坡有力、各部位均進行加強設計處理，質量穩定，售后服務體系健全。
（2）上裝配置：中置兩掃盤，中置吸盤。液壓擺線馬達，洛陽北玻/長沙離心風機，高品質高壓水泵（前沖/側噴/中噴/后噴霧/側沖洗車水**/后灑/垃圾箱自潔裝置），萬向高壓路沿清洗，豪威低壓水泵，新西山電子隔膜水泵，不銹鋼水箱及不銹鋼垃圾箱。不銹鋼高壓管路，CAN總線**系統，尾部LED箭頭燈，機油、垃圾箱、水箱均帶防溢或低水位語音報**裝置。倒車及洗掃狀態室內監視器，20m高壓沖洗卷盤。配件選型既考慮產品品牌知名度及口碑、又兼顧配件的兼容性，既滿足產品滿負荷運行的需要，又不造成能耗浪費及技術剩余。
（3）箱體：獲有**專利的箱體結構及涂裝方案。水箱、垃圾箱結合結構力學及審美觀念，箱體材料經數控折彎后一次焊接成型，加工精度高、質量可靠、整齊美觀，既保障了整車結構強度的需求又滿足用戶的審美需求。整車噴涂工藝以進口乘用客車噴涂工藝為標準，工藝性強、表面光潔度及可靠性高、3-5年以上不褪色。整車線條圖案及文字標示均采用3D工藝設計，層次明顯，立體感強。

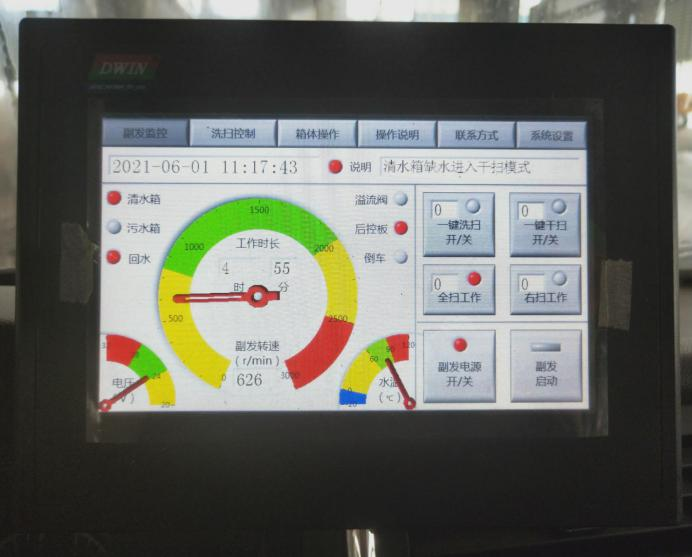

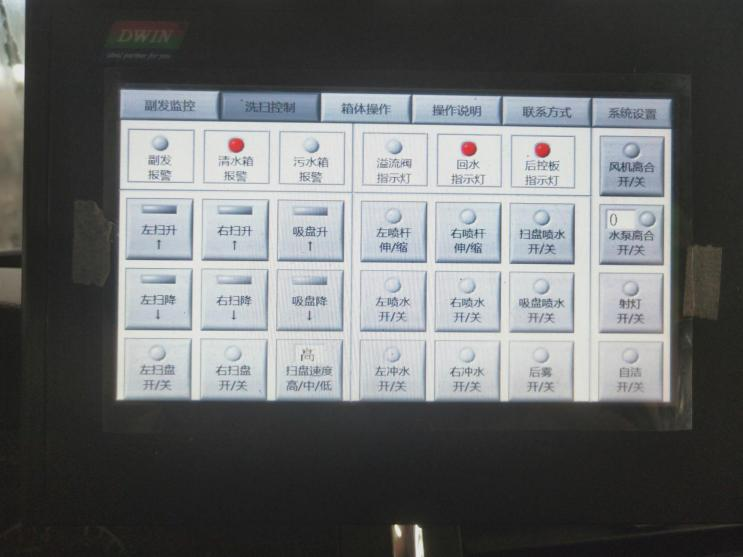

（4）電控系統：CAN智能電控**系統（含一鍵操作系統、駕駛室及尾部兩套操作系統、工作語音播報系統及報**系統、駕駛室安裝右、后兩路監控系統），便于駕駛 員在車輛行進過程中實時觀察車輛周邊情況及作業狀態，并調整作業模式， 安全性高。

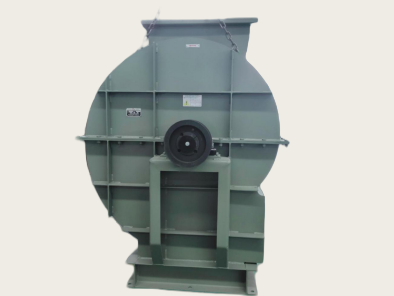

(5)高效離心風機：采用洛陽北玻高壓離心風機及長沙風機，最大風量可達12000m3/h，風機全壓9500pa，風機效率高，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損。

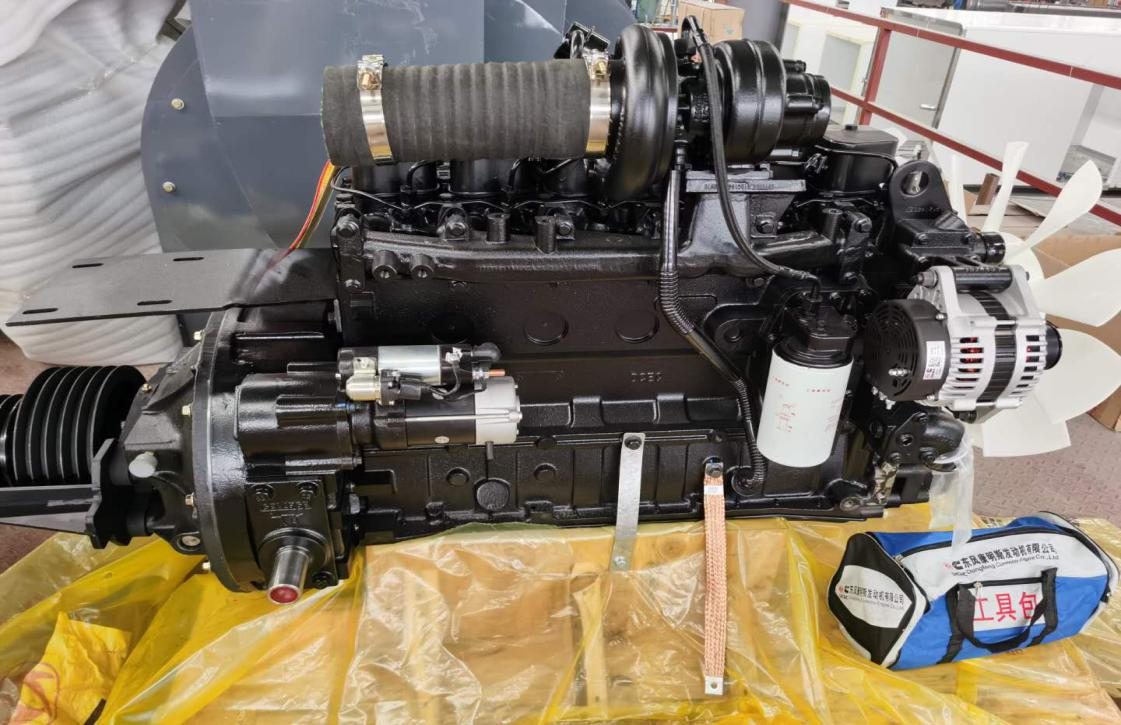

（6）便利的PTO接口：副發動機采用康明斯B170，副發動機通過側取力口（PTO口）直接驅動液壓泵，提高傳遞效率，減少支撐座過渡，節省油耗減少用戶使用成本，有效的減少故障率。

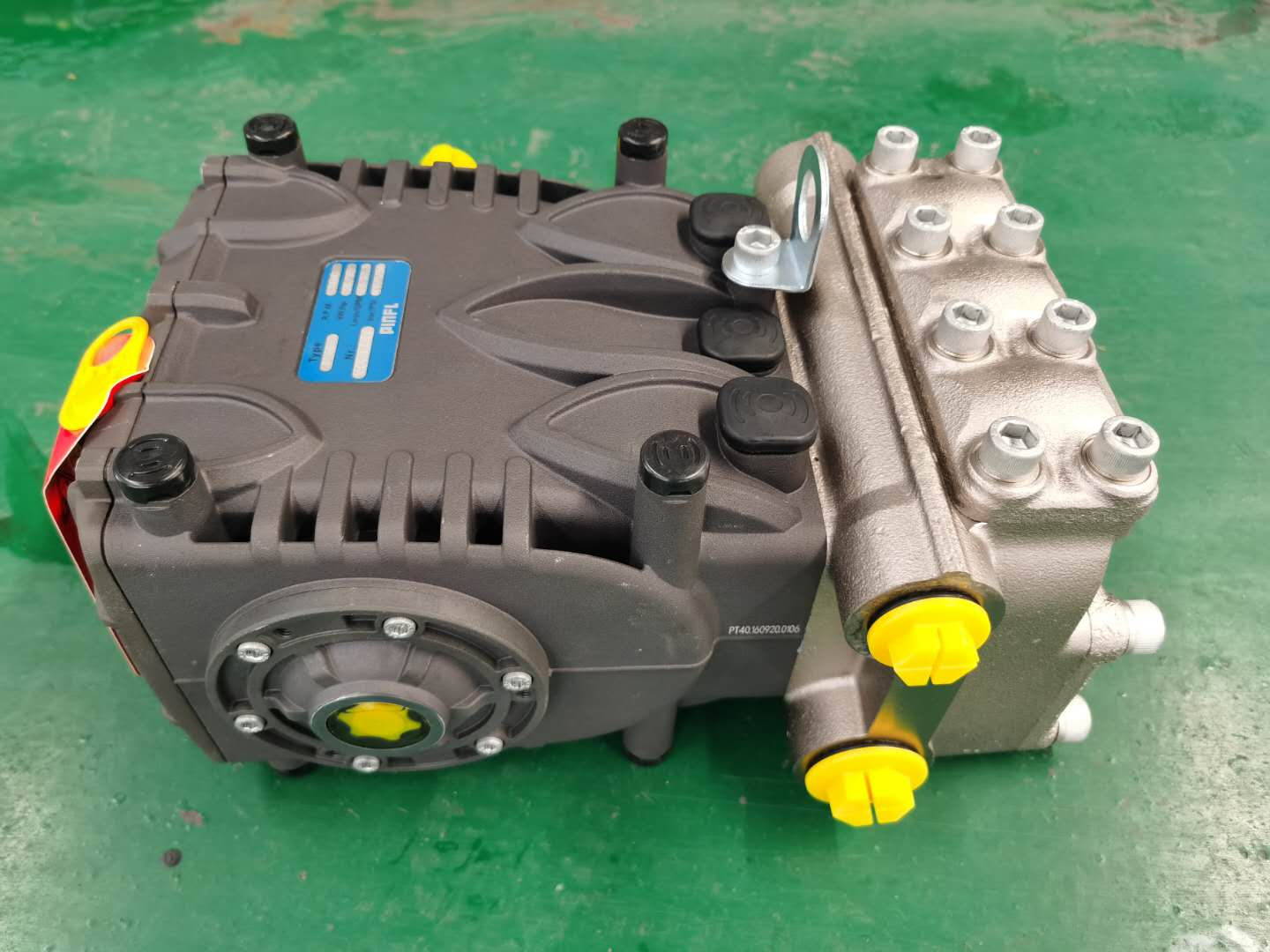

（7）安全可靠地高壓水路系統：高壓水泵及水噴嘴等均采用原裝進口歐州產品，水泵為不銹鋼泵頭，壓力強勁對路面沖洗效果更佳。
3.作業范圍廣
從幾十微米灰塵** 50-80mm 的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路面最大清掃寬度≈3.5m，最大清掃能力70000m2/h。
4.結構簡單，易損件少
整車上裝 90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性，拆卸方便，易于更換，維護費用低，更換效率高。
5.水箱、垃圾箱容積大，作業時間長：
水箱容積可達 9m3，垃圾箱總?cè)莘e達 7m3，可適宜長時間作業。
6.健全的售后服務體系：
中國重汽湖北華威公司產品售后服務以扎根當?shù)厥袌觯鲃?dòng)上門回訪為原則，銷售及售后服務專員按月定期對區域客戶進行上門回訪，檢查車輛使用情況，確保車輛操作人員掌握常見故障排除方法，確保車輛處于最佳的使用狀態；在保修期內對區域客戶上報的車輛質量問題實行3小時內給予回復，24小時內給予故障處理，若故障因電話視頻解決不了，將委派專業技術人員上門服務排除故障，確?？蛻粲密嚐o憂。
一、洗掃車產品配置參數圖片

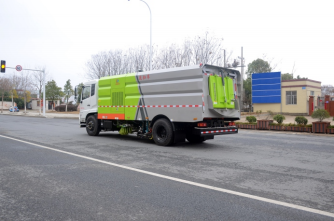

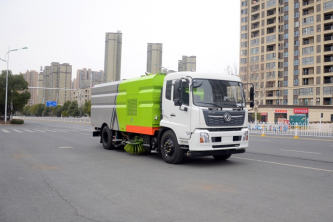

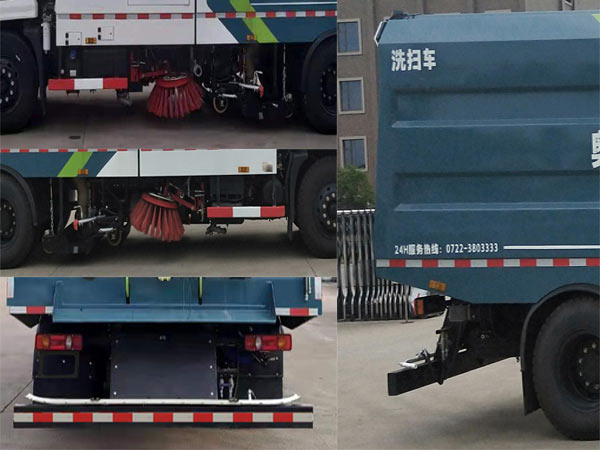

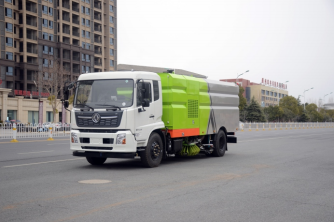

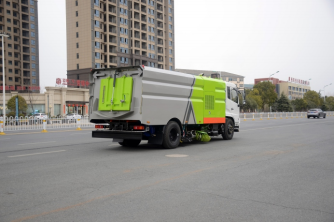

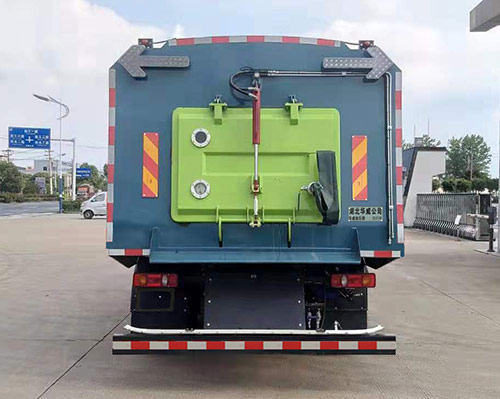

（一）東風天錦洗掃車圖片
（二）東風天錦洗掃車參數
車輛型號 | SGZ5189TXSDF6型洗掃車 | 備注 |
二類底盤型號 | DFH1180EX8 | |
軸距 | 5000 mm | |
前/后懸 | 1400，1430/2250，2220 mm | |
發動機型號/功率 | 底盤發動機 | B6.2NS6B230 | 169 kW | |
副發動機 | B170 | 125 kW | |
最大爬坡角 | 30% | |
最小轉彎直徑 | ≤16m | |
排放 | GB17691-2018國Ⅵ | |
加速行駛車外噪聲 | ≤84dB（A），滿足噪聲二階段要求 | |
最高車速 | 89 km/h | |
接近角 | 19° | |
離去角 | 10° | |
制動距離 | ≤10 m | |
質量參數 | 整備質量 | 11900,12400 kg | |
最大總質量 | 18000 kg | |
尺寸參數 | 外形尺寸（長×寬×高） | 8650,8950 *2500*2980,3150 mm | |
吸盤最大離地高度 | 220 mm | |
高壓清洗 | 清洗水壓力 | 10 MPa | |
水泵流量 | 142 L/min | |
吸掃作業 | 清掃效率 | ≥95% | |
最大吸入粒度 | 80 mm | |
最大吸掃寬度 | ≈3.5 m | |
最大清掃能力 | 70000 ㎡/h | |
碟形盤刷外伸尺寸 | ≥400 mm | |
| 吸掃行駛速度 | 3-20 km/h | |
罐體 | 水罐額定容量 | 9 m3 | |
垃圾箱 | 垃圾箱額定容量 | 7 m3 | |
卸料門開啟角度 | ≥50° | |
液壓系統 | 型式 | 開式、電氣** | |
主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | |
系統壓力 | 16 MPa | |
液壓油箱容量 | 60 L | |
油溫 | 60 ?C | |
電氣系統 | 型式 | DC24 V、PLC編程**系統 | |
電壓 | 24 V | |
蓄電池 | 24 V（2只12 V串聯） | |
高壓水系統 | 高壓泵 | GTM | |
型式 | 柱塞泵 | |
系統壓力 | 10 MPa | |
轉速 | 1450r/min | |
水閥型式 | 氣控高壓球閥 | |
水閥壓力 | 7 MPa | |
噴嘴型式 | 高壓洗滌型 | |
水濾器 | 濾網式 | |
灑水系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | |
低壓水系統 | 型號 | 豪威60/90 | |
流量 | 60m3/h | |
揚程 | 90m | |
掃盤裝置 | 型式 | 中置兩個掃盤，液壓馬達驅動，轉速可調，可****，具有自動避讓功能 | |
掃盤直徑 | 500 mm | |
掃盤速度 | 高：110 中：80 低：50 | |
掃盤角度 | 前傾：10-15度 外傾：10-15度 | |
吸盤 | 型式 | 雙吸口，液壓**，彈簧懸浮。 | |
吸口直徑 | 180 mm | |
吸盤寬度 | 2200 mm | |
側噴桿 | V型噴桿，具有自動避讓功能 | |
